Interstage Application ServerでWebサービスを開発しよう

Interstage Application Serverの導入手順

1. Interstage Application Serverのインストール媒体をセットすると、インストールメニューが起動します。
   メニューが起動されない場合は、インストール媒体のautorun.exeを実行すると、メニューが起動します。


2. メニューの[サーバカスタムイントストール]を選択します。
   サーバ簡易セットアップでもインストールはできますが、今回は必要なサービスを説明するため、サーバカスタムインストールを選択します。


3. コンポーネントの選択では、通常は初期状態で選択されているコンポーネントをインストールすれば問題ありませんが、以下が選択されていることを確認してください。
   ・WWWサーバ
   ・Servletサービス
   ・SOAPサービス
   ・JDK1.3.1(すでにJDKがインストールされている場合は必要ありません。)



1. Interstage Apworksのインストール媒体をセットすると、インストールプログラムが起動し、[ようこそ]という画面が表示されます。
   [次へ]ボタンで、[ユーザ情報の設定]、[インストール先の選択]を行います。


2. [コンポーネントの選択]画面が表示されたら、使用するJDKのバージョンとしてJDK1.3.1を選択します。


3. 以降、画面の指示に従ってインストールを続けます。

1. Interstage Application Serverのインストール媒体をセットすると、インストールメニューが起動します。
   メニューが起動されない場合は、インストール媒体のautorun.exeを実行するとメニューが起動します。


2. メニューの[クライアント インストール]を選択します。


3. 画面の指示に従って進んでいくと、[コンポーネントの選択]画面が表示されます。初期状態で選択されているコンポーネントの他に、以下を必ず選択してください。
   ・SOAPサービスクライアント

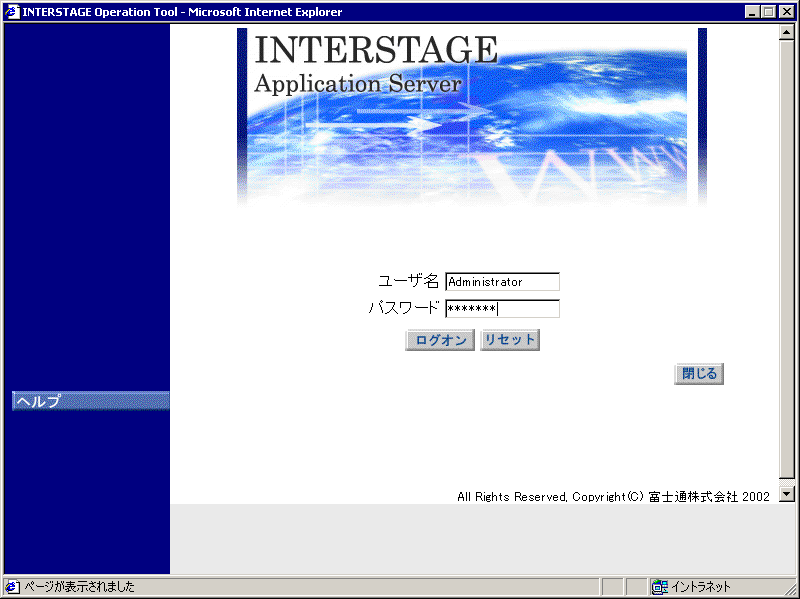

1. サーバ上でブラウザを起動し、
   「http://localhost:12000/」 と入力します。
   Interstage Operation Tool画面が表示されます。Interstage Operation Toolは環境設定や、運用を行うためのGUIです。



   上記のInterstage Operation Toolは、クライアントからも起動することができます。クライアントから起動する場合は、以下のようにブラウザから入力します。「http://サーバのアドレス:12000/」


2. ユーザ名、パスワードにサーバに登録されているユーザでAdministratorグループに属するものを入力するとログインできます。
   ログイン後は、Interstageの環境セットアップのメニューで、必ず以下のサービス使用するようにセットアップしてください。
   ・WWWサーバ
   ・Servletサービス


3. SOAPサービスをセットアップします。
   SOAPサービスは、Servletサービスとして動作するため、Webサービスと、ServletサービスにSOAPサービスの環境定義を追加します。

   ・Webサービスの環境設定

   C:\INTERSTAGE\F3FMwww\conf\F3FMwww.dat に環境定義を追加します。


   filter-file: C:\INTERSTAGE\F3FMjs2\gateway\jsgw.dll cgi-path-idnt: C:\INTERSTAGE\F3FMjs2\gateway F3FMjs2


   ・Servletサービスの環境設定

   C:\INTERSTAGE\F3FMjs2\conf\jsgw.confに環境定義を追加します。追加する内容の定義例は、C:\INTERSTAGE\F3FMsoap\conf\jsgw.confにありますので、その内容を複写します。


   Mount /soap SOAP_ROUTER Mount /soap_admin SOAP_ROUTER Mount /soap_examples SOAP_ROUTER Mount /soap_gui SOAP_ROUTER Container SOAP_ROUTER ajpv12://localhost:9008/


   C:\INTERSTAGE\F3FMjs2\conf\jswatch.confに環境定義を追加します。追加する内容の定義例は、C:\INTERSTAGE\F3FMsoap\jswatch.confにありますので、その内容を複写します。



   # # Servlet Container for SOAP Router # container.checkFrequency=1800 container.checkCount=3 container.restart=true soap_router.log=true soap_router.port=9008 ・・・ soap_router.env=SystemRoot=C:\WINNT\

Webサービスの作成

1. PureJavaプロジェクトを新規作成します。
   [ファイル]-[プロジェクト]-[新規作成] を選択します。
   プロジェクト新規作成(1/3)が表示されるので、
   プロジェクト名 : Sample
   格納フォルダ : C:\Sample
   プロジェクト種別 : PureJavaアプリケーション
   として次に進みます。



2. プロジェクト新規作成(2/3)
   プロジェクト新規作成(2/3)では、
   生成タイプ : パッケージとします。
   後は初期設定のまま次に進みます。


3. プロジェクト新規作成(3/3)
   プロジェクト新規作成では初期生成するファイルのウィザードを選択します。初期表示として選択されている[フレームワークソース(Java)]を選択して完了ボタンを押します。
   次にJavaクラス生成ウィザードが表示されます。

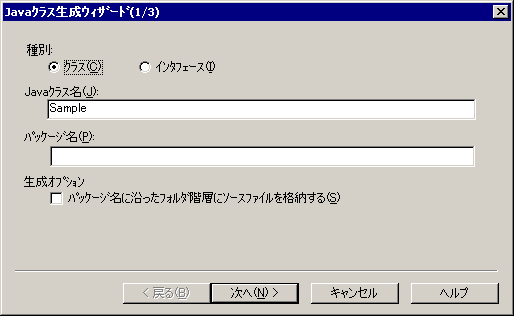

4. Javaクラス生成ウィザード(1/3)
   Javaクラス名にSampleと入力して、[次へ]ボタンを押します。




5. Javaクラス生成ウィザード(2/3)
   ここでは特に入力しません。[次へ]ボタンを押します。


6. Javaクラス生成ウィザード(3/3)
   追加ボタンを押して、以下の利用者メソッドを追加します。
   メソッド名 : hello
   戻り値の型 : String

   メソッドを追加したら、[完了]ホタンを押して、ウィザードを終了します。


7. 処理の実装
   ウィザードが完了すると、Sample.javaが生成され、public クラス "Sample"の中に、メソッド "hello"が定義されるので、メソッドhelloを以下のように修正します。



   public class Sample {   public Sample() {     // 以下に初期化する手続きを記述してください。   }      public String hello() {     // 以下に必要な手続きを記述してください。     return "Hello World" ;   } }



8. プログラムの構築
   コンポーネントデザイナの[構築/実行]-[構築]を選択して、プログラムを構築します。
   プログラムガ翻訳され、Sample.jarファイルがC:\Sampleに生成されます。


1. ディプロイ情報ファイルの生成
   コンポーネントデザイナでは、生成済みのJavaクラスからSOAPディプロイ情報ファイルと、WSDLファイルを自動生成することができます。
   [ツール]-[SOAPディプロイ情報ファイル生成] を選択します。

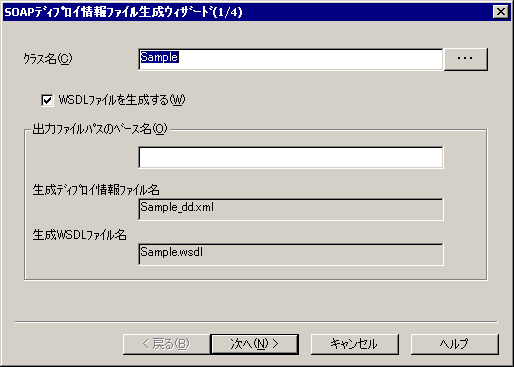

2. SOAPディプロイ情報ファイル生成ウィザード(1/4)
   対象とするクラス名を選択します。
   出力ファイル名は、初期値は"クラス名_dd.xml"および、"クラス名.wsdl"となります。変更したい場合は、出力ファイルパスのベース名を入力します。このチュートリアルでは、変更せずに次に進みます。




3. SOAPディプロイ情報ファイル生成ウィザード(2/4)
   生成するディプロイ情報ファイル生成、WSDLファイルについてのオプション情報を入力します。
   この例では、特に変更の必要はないため、そのまま次に進みます。


4. SOAPディプロイ情報ファイル生成ウィザード(3/4)
   Webサービスとして公開するメソッドを選択します。
   クラス内に定義されているpublicメソッドの一覧が、[メソッド一覧]に表示されます。クラスSampleには、メソッドhelloが定義されているため、helloが表示されます。
   [メソッド一覧]から、helloを選択して、生成メソッド一覧に追加します。


5. SOAPディプロイ情報ファイル生成ウィザード(4/4)
   生成する情報の確認画面です。
   [完了]ボタンを押して、ウィザードを終了します。
   Sample_dd.xmlと、Sample.wsdlが生成されます。
   Sample_dd.xmlは、サービスの登録に使用します。Sample.wsdlは、後でSOAPクライアントを作成するのに使用します。


6. 生成されたSample_dd.xmlと、Sample.jarをサーバに転送します。
   ここでは、サーバのC:\Sampleフォルダに転送したとと仮定して説明します。


7. コンテナ定義ファイルへの定義追加
   C:\Sample\Sample.jarをServletサービスのコンテナ定義ファイルのクラスパスに以下のように追加します。



   # # Servlet Container for SOAP Router # container.checkFrequency=1800 container.checkCount=3 container.restart=true soap_router.log=true soap_router.port=9008 ・・・ soap_router.env=CLASSPATH=C:\Sample\Sample.jar soap_router.env=SystemRoot=C:\WINNT\



8. ディプロイ情報の登録
   コマンドプロンプトから以下のように入力します。
   soapmodifydd -deploy
   -uri http://localhost:80/soap_admin/servlet/SOAPrpcrouter
   -urn urn:Sample C:\Sample\Sample_dd.xml



SOAPクライアントの作成

1. コンポーネントデザイナの起動
   Apworksのコンポーネントデザイナを起動します。


2. プロジェクト新規作成
   ここでは、Webサービス"Sample"を使用するPureJavaアプリケーションを作成します。
   [ファイル]-[プロジェクト]-[新規作成]を選択します。

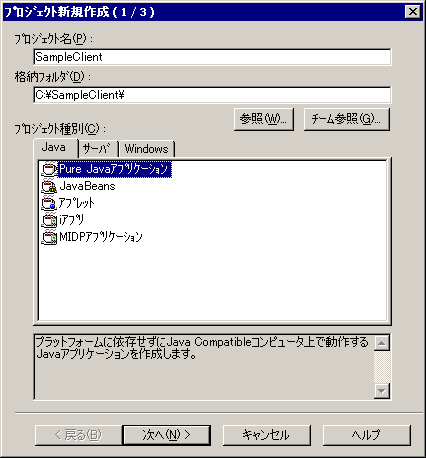

3. プロジェクト新規作成(1/3)
   プロジェクト名 : SampleClient
   格納フォルダ : C:\SampleClient
   プロジェクト種別 : PureJavaアプリケーション
   として次に進みます。




4. プロジェクト新規作成(2/3)
   この例では、変更は必要ありません。次に進みます。


5. プロジェクト新規作成(3/3)
   次に起動するウィザードの一覧が表示されます。"フレームワークソース(Java)"を選択して[完了]ボタンを押します。

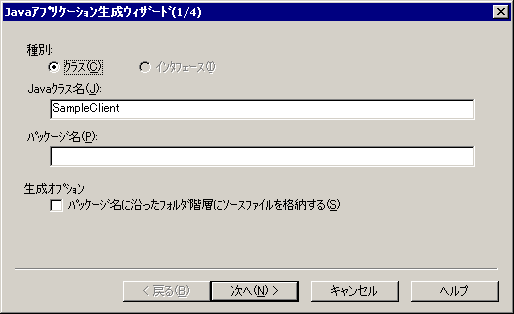

6. Javaクラス生成ウィザード(1/4)
   Javaクラス生成ウィザード(1/4)が表示されます。
   クラス名 : SampleClientを入力して次に進みます。




7. Javaクラス生成ウィザード(2/4)
   [Javaフォームを使用する] のチェックをはずして、次に進みます。


8. Javaクラス生成ウィザード(3/4)
   特に設定は必要ありません。次に進みます。


9. Javaクラス生成ウィザード(4/4)
   特に設定は必要ありません。[完了]ボタンを押して、ウィザードを終了します。
   SampleClient.javaが生成されます。


10. SOAPアクセスソース生成の作成
    [ファイル]-[新規作成]-[ファイル]を選択し、新規作成ダイアログの[ソース]-[SOAPアクセスソース(Java)]を選択します。



    SOAPアクセスソース生成のためのウィザードが起動します。

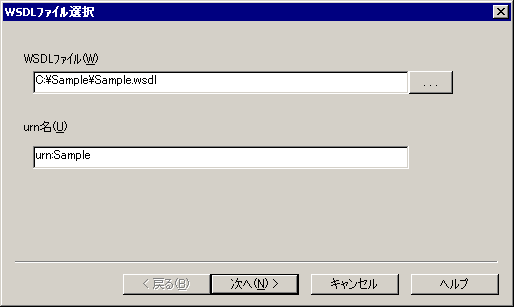

11. SOAPアクセスソース生成ウィザード(WSDLファイル選択)
    WSDLファイル : C:\Sample\Sample.wsdl
    urn名 : urn:Sample
    を入力して次に進みます。



    WSDLファイル名は、Webサービスの作成で作成したWSDLファイル名、urn名は、soapmodifyddコマンドでディプロイ情報ファイルを登録したときのurn名を指定します。


12. SOAPアクセスソース生成ウィザード(生成サービス選択)
    WSDLに定義されているサービスの一覧が表示されるので、生成するサービスを選択します。
    "Sample"サービスが1個定義されているので、"Sample"を選択します。


13. SOAP アクセスソース生成ウィザード(生成ファイル一覧)
    生成するサービスと、対応するJavaクラス名が表示されます。
    ここでは特に変更の必要はありません。[完了]ボタンを押して、ウィザードを終了します。


14. SOAPアクセスクラス
    以下のようなSOAPアクセスクラスが生成されます。
    SamplePortフィールドの値を正しい値に変更します。 ここには、SOAPサービスの動作しているサーバのアドレスを記述してください。
    以下の例では、サーバのアドレスが、sv1:80の場合の変更例です。



    // Sample.java generated by Apworks V5.0L10 package Sample; /* * Sample クラスは、ユーザとのインタフェースを実現するためのクラスです。 * Sample service */ public class Sample { public static final String SamplePort = /* "http://Server/soap_examples/servlet/SOAPrpcrouter"; */ "http://sv1:80/soap_examples/servlet/SOAPrpcrouter"; ppublic static final String uri = "urn:Sample"; ・・ /* * hello メソッド */ public String hello() throws com.fujitsu.interstage.soap.SOAPException { synchronized(this) { ・・ return(String)result.getValue(); } } }



15. クライアントプログラムの記述
    SOAPアクセスクラス "Sample"を使用して、SampleClientクラスのrunメソッドに以下の処理を追加します。



    import Sample.Sample ; public class SampleClient { ・・ public void run(java.lang.String[] args) { // 以下に動作したときの処理を記述してください。 Sample s = new Sample() ; try { System.out.println(s.hello()) ; } catch ( com.fujitsu.interstage.soap.SOAPException se ) { System.out.println(se.toString()) ; } } ・・ }



16. プログラムの構築
    コンポーネントデザイナの[構築/実行]-[構築]を選択してプログラムを構築します。


17. プログラムの実行
    サーバのSOAPサービスが起動していることを確認して、コンポーネントデザイナの[構築/実行]-[実行]を選択します。
    コンソールが開き、



    Hello World


    と表示されます。
